チューブ加工機械 原材料から完成部品まで、金属チューブ、パイプ、異形材の切断、曲げ、成形、面取り、端仕上げ、取り扱いの自動化に使用される幅広いカテゴリーの産業機器を指します。 自動車、航空宇宙、HVAC、医療機器、建設、エネルギー業界にわたる精密チューブ製造のバックボーンです。 ここで、チューブ部品は、厳しい寸法公差、表面品質基準、および大量生産要件を同時に満たさなければなりません。

最新のチューブ加工機械は、CNC 制御、サーボ ドライブ システム、インライン オートメーションを統合し、手動または半手動の操作を反復可能な高速プロセスに置き換え、労働力の投入、材料の無駄、部品あたりのコストを削減します。完全なチューブ加工ラインでは、コイル状またはストレートの生チューブを取得し、溶接または組み立ての準備が整った完成した検査済みコンポーネントを納品できます。すべてが単一の統合されたワークフロー内で行われます。

チューブ加工機械の5つのコアカテゴリー

チューブ加工機械は特殊なカテゴリに編成されており、それぞれがチューブ製造ワークフローの異なる段階に対応しています。

パイプおよびプロファイル成形シリーズ

このシリーズでは、連続ロール成形プロセスを通じて、平らなストリップやスケルプを円形、正方形、長方形、またはカスタムプロファイルのチューブに成形する機械をカバーします。このカテゴリーのチューブミルは、 毎分 20 ～ 120 メートルの速度で溶接されたチューブ 材料と壁の厚さに応じて、チューブ生産チェーンの中で最高のスループットの装置になります。これらは、下流のすべての加工機械が使用する生チューブの製造に使用されます。

生産ライン自動化シリーズ

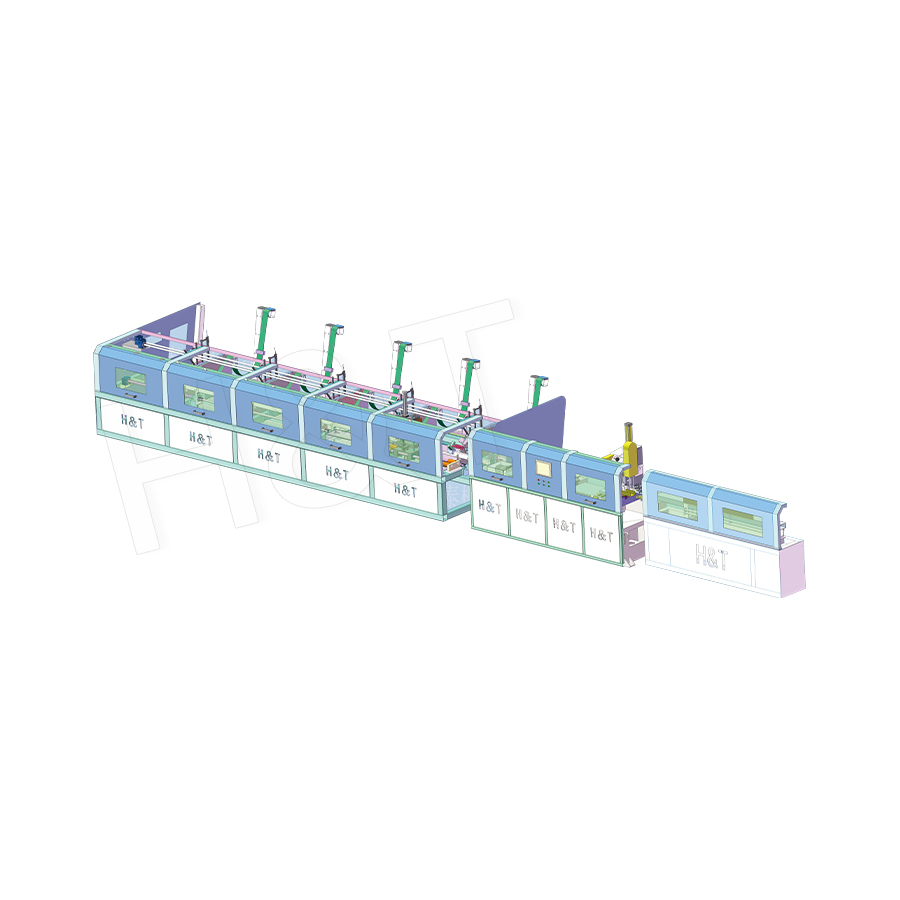

オートメーションシリーズの機器は、個々の加工機械を統合された生産ラインに接続し、ステーション間の手動介入なしで材料の供給、移送、配向、バッファリング、出力を処理します。このカテゴリには、自動チューブ供給システム、ロボット搬送ユニット、バンドルローダー、コンベア統合システムが含まれます。 適切に設計された自動化により、ラインのスループットが 40 ～ 70% 向上し、直接労働の必要性が 60 ～ 80% 削減されます。 個々の機械を手動で手入れするのと比較して。

チューブ切断・面取りシリーズ

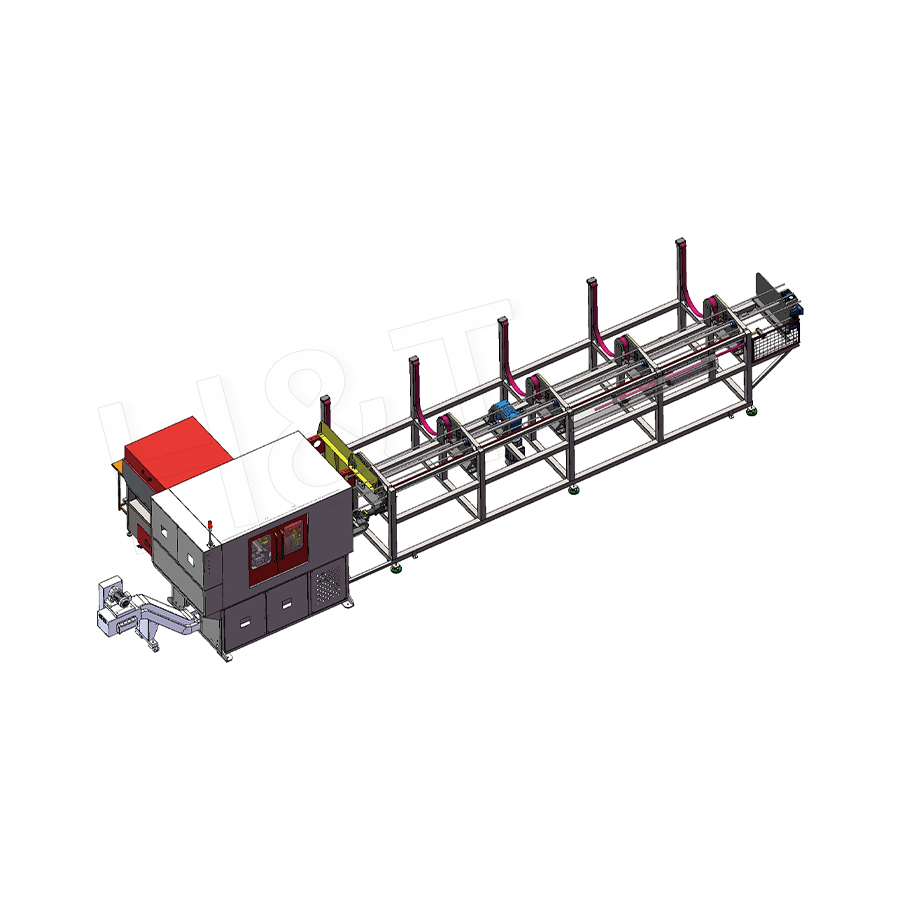

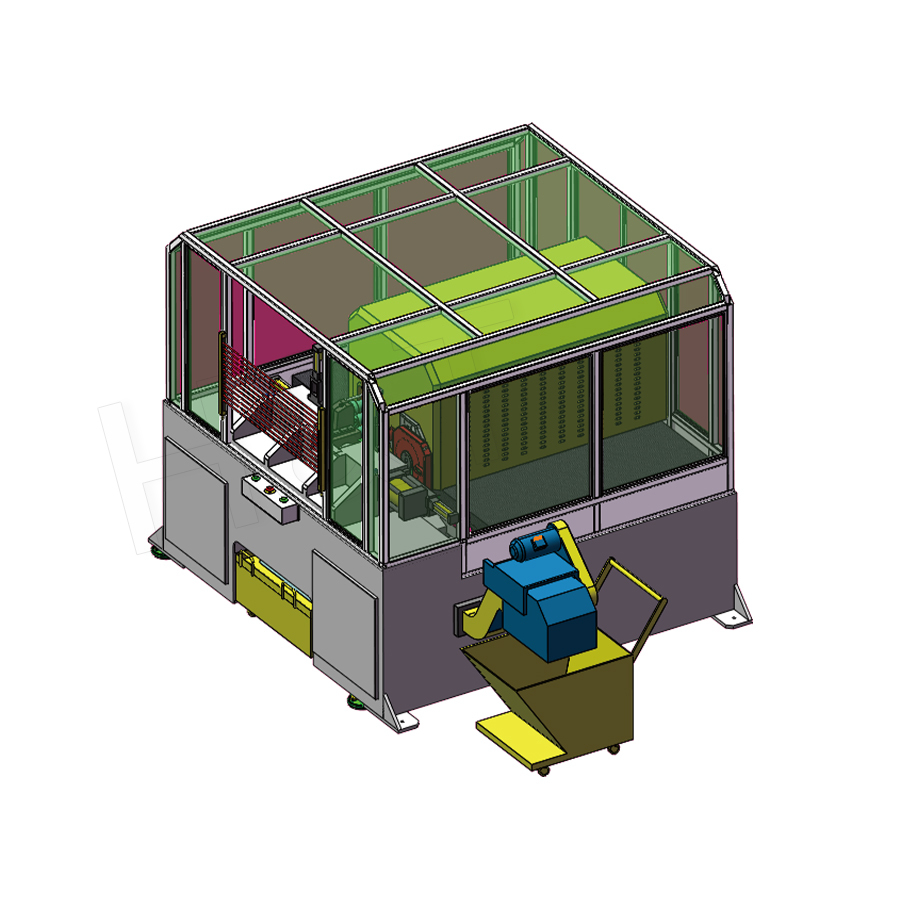

このシリーズには、円形金属鋸 (半自動および全自動)、コールドソー、およびチューブを正確な長さに切断し、同時に溶接、ねじ切り、または組み立てのために端面を準備する統合切断/面取りラインが含まれます。切断精度 ±0.05mm 標準的な溶接準備形状 (ASME B16.25 による 37.5° ベベルなど) への面取りは、このシリーズの標準機能です。

チューブエンドフォーミングシリーズ

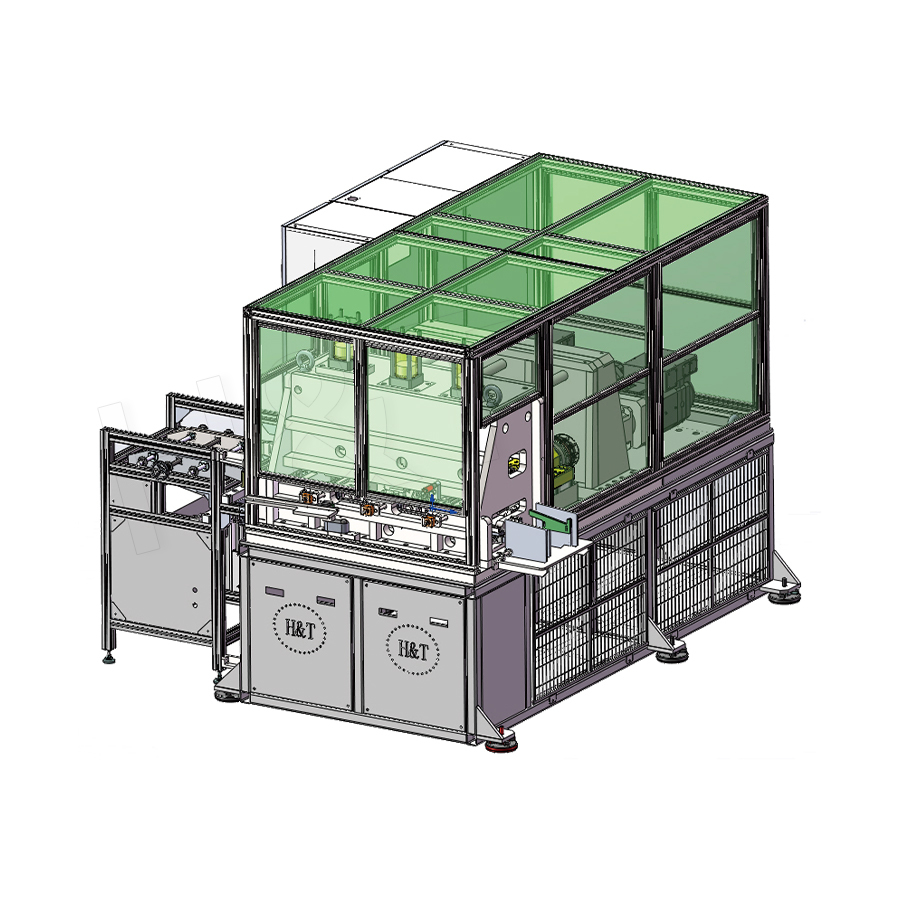

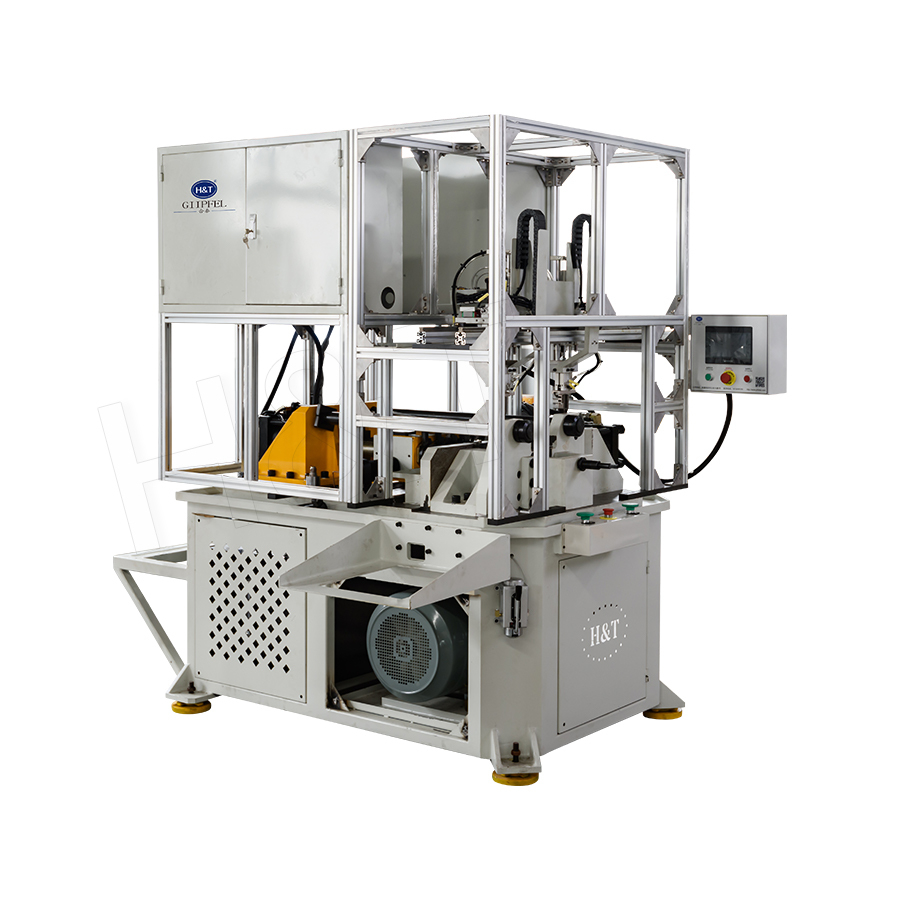

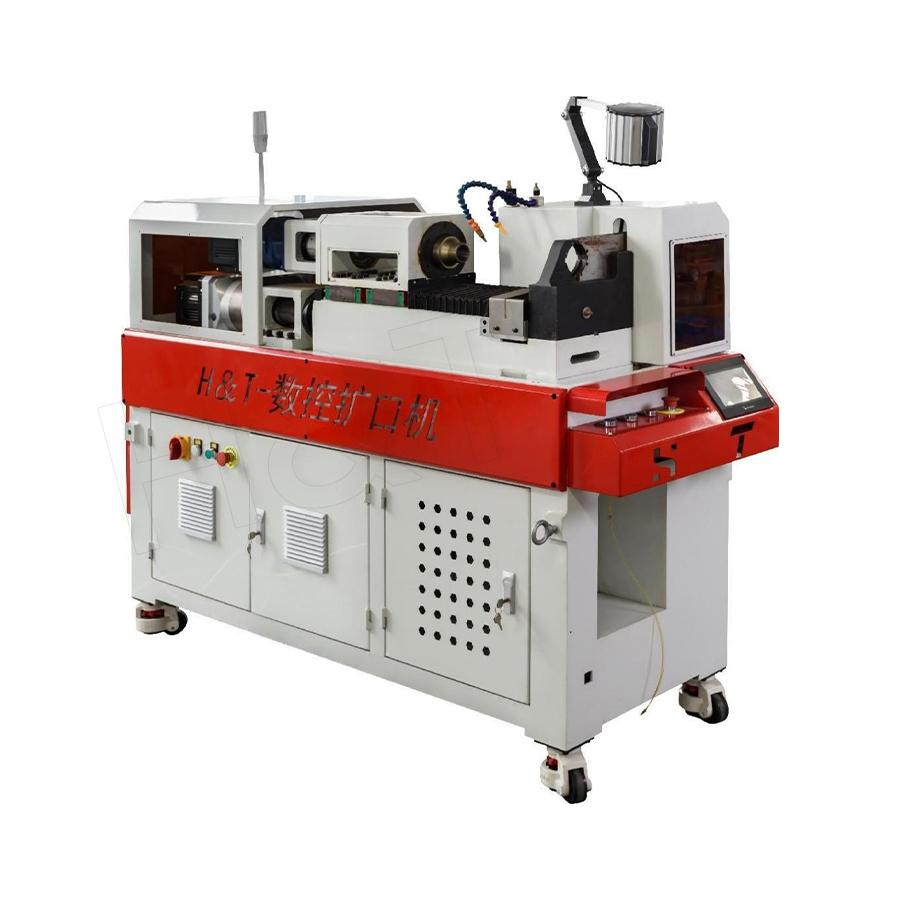

端部成形機は、チューブの端部を拡張、縮小、フレア、ビード、またはスエージ加工して、プッシュフィット接続、圧縮フィッティング、油圧カップリング、および構造ジョイントに必要な特定の形状に加工します。シングルストローク油圧エンドフォーマーは、成形作業を短時間で完了できます。 チューブエンドごとに 3 秒未満 、自動車の流体ラインコンポーネントと HVAC 接続の大量生産が可能になります。

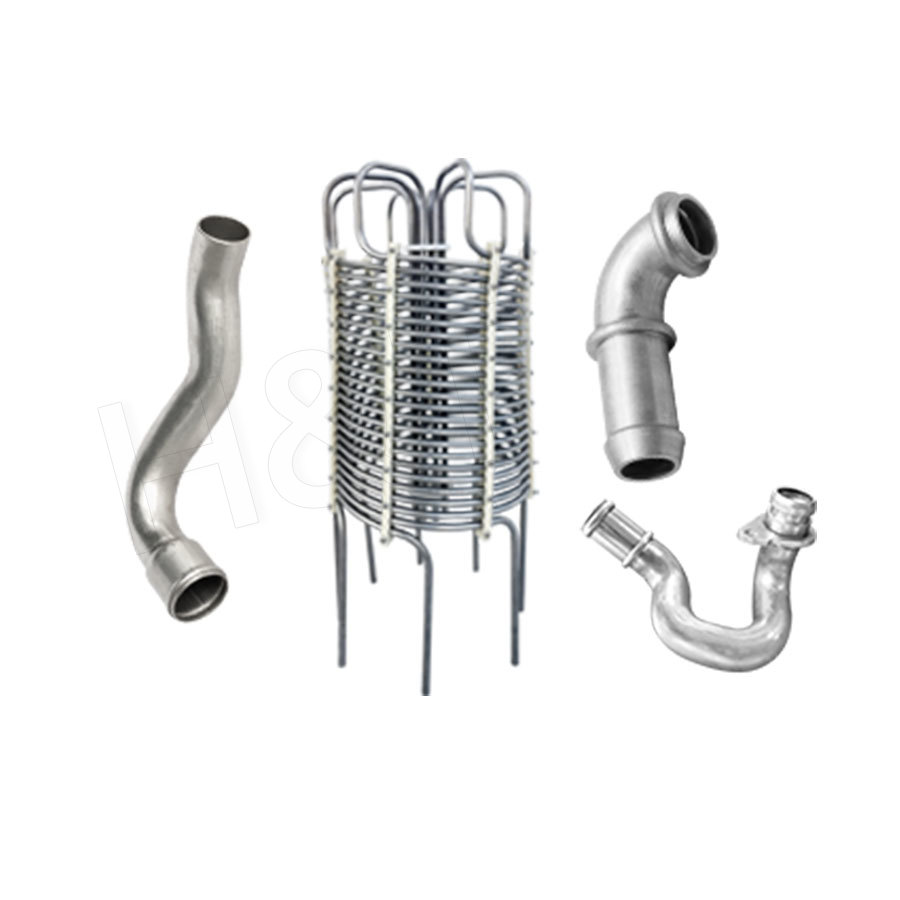

精密管継手の製造

この特殊なカテゴリには、流体、ガス、および構造システムのチューブ部分を接続する精密継手 (エルボ、ティー、レデューサー、カップリング、ニップル) の製造専用の機械が含まれます。これらの機械は、冷間成形、深絞り、ねじ転造、および検査機能を組み合わせて、ISO 4200、ASME B16.9、DIN 2605 などの寸法規格を満たす継手を製造します。

最新の CNC チューブ加工機械の主な利点

一般的なチューブ加工ラインの動作方法

完全なチューブ処理ワークフローでは、複数のマシン カテゴリが順番に統合されます。

1. 原料投入量： 直管またはコイルは、バンドルフィーダーまたはデコイラーを介してラインに装填されます。自動化システムは、下流の処理のために個々のチューブを分離し、方向を調整します。
2. 長さに合わせてカットします: チューブは切断シリーズ (自動丸鋸またはコールドソー) を通過し、±0.05 mm の精度でプログラムされた長さに切断され、同時に片側または両端が面取りされます。
3. 成形終了: 切断されたチューブは端部成形機に移送され、最終アセンブリに必要なフィッティング形状に従ってチューブの端部が拡張、縮小、フレア、またはビード加工されます。
4. 曲げ(必要な場合): 排気管、油圧ライン、HVAC 接続など、湾曲した形状を必要とするコンポーネントの場合、チューブはプログラムされた 3D 曲げパスを実行する CNC シングルヘッドまたはダブルヘッド曲げ機械を通過します。この装置の世界市場は大幅に成長しており、中国製の CNC チューブ曲げ機は、その精度、信頼性、競争力のある価格の組み合わせにより、ヨーロッパ、北米、東南アジアのメーカーで広く採用されています。
5. 検査と出力: 完成したコンポーネントは寸法検証 (レーザー測定または合否測定) を通過し、収集、計数され、溶接または組立ステーションへの配送または搬送のために梱包されます。

管加工機械に依存する産業

• 自動車製造: 排気システム、燃料およびブレーキライン、シャーシ構造チューブ、エアコン接続部、ロールケージコンポーネントはすべて、大量の精密チューブ加工を必要とし、単一の車両プラットフォームでも必要となる場合があります。 150 ～ 300 個の個別のチューブ コンポーネント
• 冷暖房空調設備と冷凍設備: 空調および熱交換器コイル用の銅およびアルミニウム管の曲げ、フレア、およびフィッティングアセンブリ。この分野での必要量は、単一工場で年間数百万個のチューブ部品を超えることがよくあります。
• 航空宇宙: チタンおよび高合金鋼の油圧チューブ、燃料システムライン、および構造プロファイルには、最高の精度と完全な材料トレーサビリティが必要です。
• 医療機器: 極めて微細な公差とクリーンルーム対応の処理を必要とする外科器具、内視鏡装置、インプラント送達システム用のステンレス鋼およびチタンのチューブ
• エネルギーと石油とガス: 大口径機能と特殊な合金の互換性を必要とするプロセス配管、計装チューブ、海底油圧ラインのスプール
• 家具と建築: 構造中空セクション、手すりシステム、および建築用チューブ プロファイルを切断、留め継ぎ、端部成形して直接組み立てる

適切な管加工機械の選択: 重要な基準

チューブの材質と直径の範囲

すべてのチューブ加工機は、特定の材料タイプと外径範囲に対して評価されています。炭素鋼、ステンレス鋼、アルミニウム、銅、チタンはすべて、異なる硬度、延性、スプリングバック特性を持ち、必要な機械力、工具仕様、およびプロセスパラメータを決定します。購入を検討している機械が、現在および短期的に計画されている生産の直径と肉厚の範囲全体をカバーしていることを購入前に確認してください。

生産量とサイクルタイムの要件

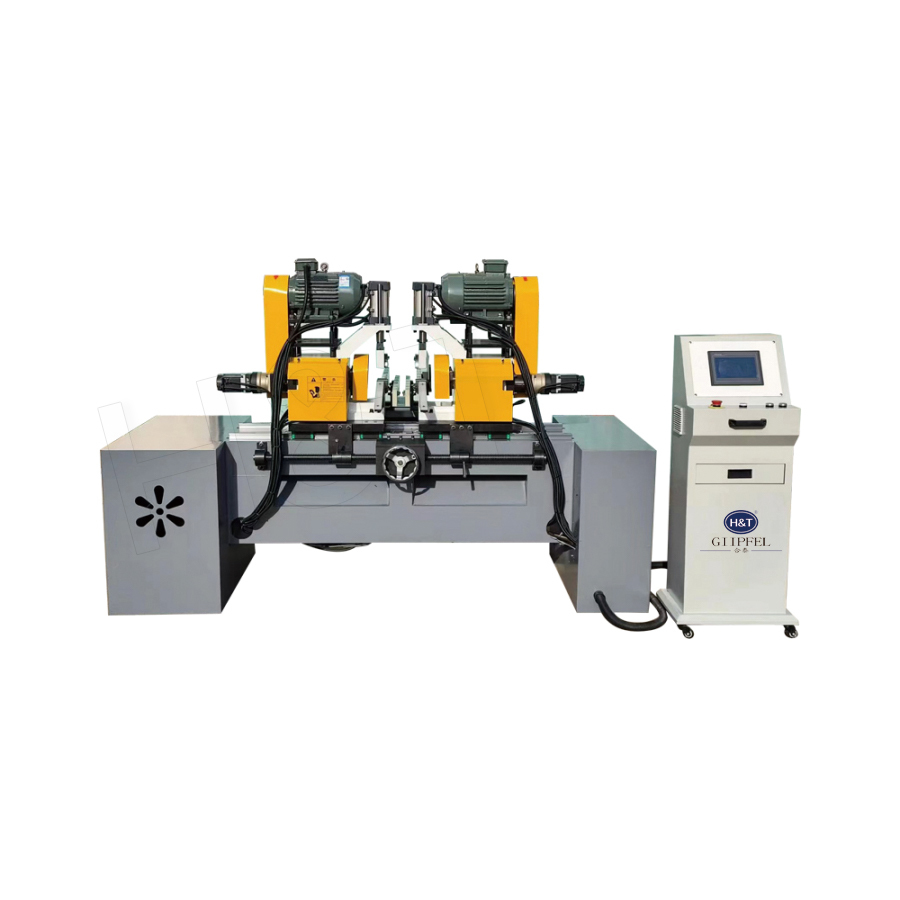

機械のサイクルタイム能力を必要な毎日の生産量に合わせます。例えば、両頭面取り機でチューブの両端を同時に加工します。 1 パートあたり 5 ～ 8 秒 1 時間あたり 400 ～ 700 個の部品を生産します。これは、年間数百万個の年間生産量に適しています。製品の切り替えが頻繁で生産量が少ない場合は、より高速でシンプルなセットアップを備えたシングルヘッド マシンの方が、ピーク スループットが低くても、全体的な生産性が向上する可能性があります。

自動化レベルと統合要件

マシン自体だけでなく、上流および下流の機器との接続も考慮してください。 CNC チューブ加工機は、工場の MES システムおよびロボット処理と統合するために、標準の産業用通信プロトコル (Ethernet/IP、PROFINET、または OPC-UA など) をサポートする必要があります。隣接する機器と通信できない機械では手動の移送手順が必要となり、自動化されたラインではボトルネックとなります。

調達オプションを評価するバイヤーにとって、中国の CNC チューブ曲げ機部門は過去 10 年間で大幅に成熟しました。中国の大手メーカーは現在、国際的な精度と信頼性のベンチマークを満たすかそれを超える機械を生産し、完全な英語の HMI とドキュメントを提供し、グローバルなアフターセールス サポートを提供しています。これにより、同等の欧米製機械よりも 30 ～ 50% 低い資本コストで有能な機器を求める調達チームにとって、これらのメーカーは実用的な選択肢となっています。

工具コストと切り替えの柔軟性

幅広い製品が混在する生産環境では、工具交換のコストと時間は機械のユニットコストと同じくらい重要です。クイックチェンジのツーリング システム、標準化されたツーリング インターフェイス、大規模なオンボード プログラム ライブラリにより、混合生産環境における部品番号あたりの実効コストが最小限に抑えられます。

チューブ加工機械に関するよくある質問

NC と CNC チューブ加工機の違いは何ですか?

NC (数値制御) マシンは、リアルタイムの位置フィードバック検証なしで軸を駆動するためにコマンドが発行される開ループ制御を使用します。 CNC (コンピュータ数値制御) マシンは、指令された位置を実際のエンコーダ フィードバックと継続的に比較し、リアルタイムで偏差を修正する閉ループ サーボ制御を使用します。実際、CNC マシンは、より厳しい公差、優れたスプリングバック補償、3D パス シミュレーション機能、および品質トレーサビリティのためのデータ ログ機能を提供しており、精密チューブ製造の標準となっています。

1 つの生産ラインで複数のチューブ径と材質を処理できますか?

はい、適切な工具セットがあれば可能です。ほとんど CNCチューブ加工機 調整可能な治具、交換可能な工具、プログラム可能なパラメータを備えて設計されており、さまざまなチューブ直径と材料を同じ機械で処理できます。重要な要件は、意図した範囲内のすべての製品が、外径、肉厚、材料硬度の機械の定格容量内に収まることです。チューブサイズの切り替えには通常時間がかかります 15～45分 優れた設計の CNC マシンを使用する熟練したオペレーター向けです。

チューブ切断作業におけるクーラント管理はどの程度重要ですか?

クーラント管理は、切削品質と工具寿命の両方にとって重要です。適切な冷却剤を使用せずに切断すると、切断面が硬化または酸化する熱が発生し、追加のバリ取り作業が必要なバリが発生し、適切に冷却された切断と比較して、鋸刃の寿命が大幅に短縮されることがよくあります。最新の自動丸鋸は、自動濃度監視機能を備えたオイルミストまたは水溶性冷却剤システムを使用して、生産工程全体を通じて最適な切断条件を維持します。

チューブ加工機械の精度を長期間維持するために重要なメンテナンスは何ですか?

すべての管加工機械カテゴリーにわたる最も重要なメンテナンス作業は、ガイド レールと駆動機構の定期的な潤滑 (位置ずれの防止)、作動油の品質監視 (流体の汚染は、曲げ機械や端部成形機械の油圧システムの故障の主な原因です)、各生産稼働前の工具検査 (工具の摩耗により公差外の部品が生成され、下流の組み立てまで検出できない可能性があります)、および機械の軸が仕様内に留まっていることを確認するための精密測定装置を使用した定期的な幾何学的校正です。

管加工機械の今後の方向性

管加工機械業界は、今後 10 年間の装置の能力を決定する 3 つの方向に急速に進化しています。

• 完全な消灯自動化: チューブの積み降ろし用の協働ロボット (コボット) と視覚ガイドによる品質検査システムの統合により、完全無人での夜間の生産稼働が可能になりました。この機能は、すでに主要な自動車用チューブ製造施設で導入されています。
• デジタルツインとプロセスシミュレーション: 新しいチューブコンポーネントが物理的な生産に投入される前に、デジタルツインソフトウェアは完全な成形および曲げシーケンスをシミュレートして、コンポーネントが製造可能であることを確認し、潜在的な衝突ゾーンを特定し、サイクルタイムを最小限に抑えるために軸動作シーケンスを最適化します。
• IoT 対応の予知保全: 主要な機械コンポーネント (油圧、モーター電流、振動、温度) のセンサーは、リアルタイム データをクラウド分析プラットフォームに送信し、計画外のダウンタイムが発生する前に発生中の障害を特定します。これにより、メンテナンスが事後対応型から予測型に移行し、計画外の停止が最大で削減されます。 30～50% 早期採用施設
