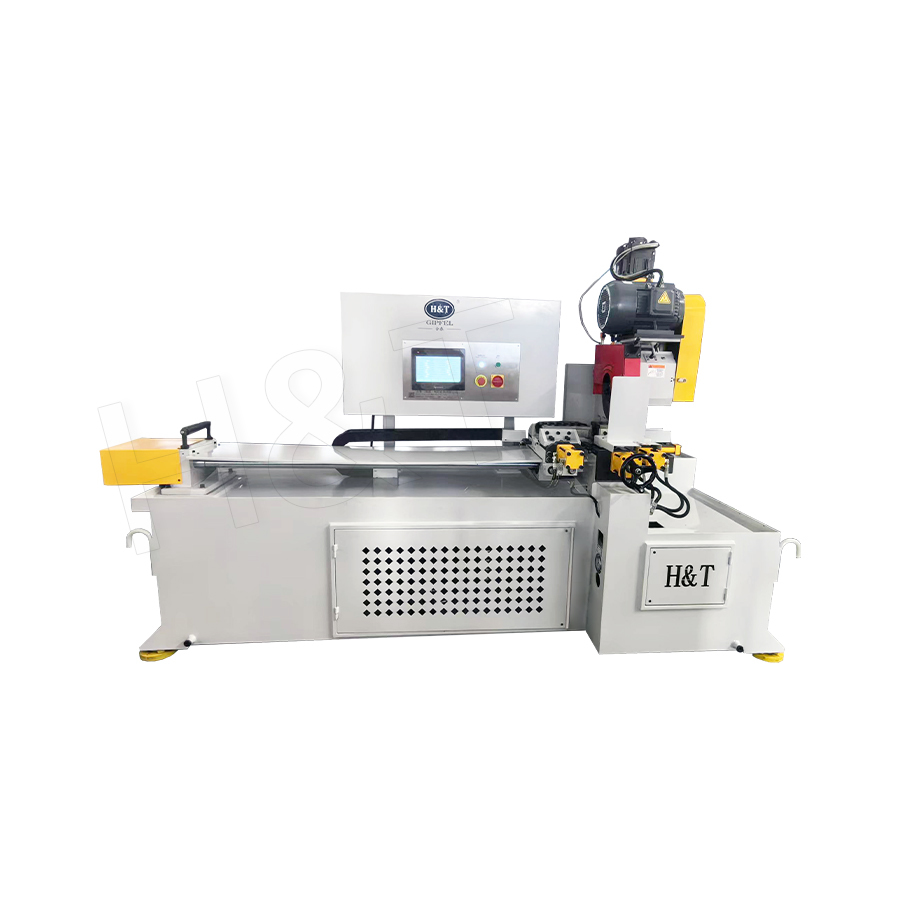

A 丸鋸盤 精密ギアまたはダイレクトドライブトランスミッションを介して慎重に制御された低スピンドル速度で駆動される回転歯付きディスクブレードを使用し、研磨研削や熱エネルギーではなく機械的な切りくず形成によって金属ワークピースを切断します。その結果、切断面は直角でバリがなく、寸法精度が高くなります。 ±0.2mm 、熱影響部がなく、切断端での材料の微細構造の歪みがなく、騒音レベルもありません。 20 ～ 35 dB 低くなります 摩耗性のカットオフホイールよりも。

半自動構成では、ブレードの回転、油圧による送り速度制御、クーラントの供給などの要求の厳しい要素が自動化され、材料の装填、長さの設定、クランプの開始はオペレーターまたは半自動バックストップに任せられます。このバランスにより、半自動丸鋸盤は、完全に自動化された鋸ラインがまだコスト的に正当化されていない製造工場における中量のチューブ、バー、異形材の切断において生産性が高くなります。

半自動丸鋸盤の構造

ソーヘッドとスピンドルのアセンブリ

ソーヘッドには、スピンドルベアリング、ブレードアーバー、ブレードガードアセンブリが収納されています。スピンドルベアリングの品質は非常に重要です。アンギュラコンタクトベアリングは、軸方向と半径方向の遊びを排除するために事前に負荷が設定されているため、ブレードが正確に動作し、切り口を広げて歯の摩耗を促進するブレードのぐらつきを防ぎます。金属冷間ソーイングのスピンドル速度は通常、 20 ～ 120 RPM 、砥粒カットオフ（数千 RPM）よりもはるかに低いため、コールドソーイングを定義する切りくず生成の制御された切断動作が可能になります。

駆動モーターとトランスミッション

モーター出力の範囲は次のとおりです。 2.2kW（小型卓上鋸） に 15 kW (大型生産用鋸) 大径ソリッドバーの切断に。サイクロイド風車、ウォームギア、ベベルギアトランスミッションが一般的であり、それぞれ大幅な速度低下をもたらします（通常、 1:20 ～ 1:60 減速比）は、トルクを比例的に増加させながら、モーターの 1,450 RPM 出力をブレードの 25 ～ 120 RPM の動作範囲まで下げるために必要です。モーターの可変周波数ドライブ (VFD) により、機械の範囲内でブレード速度を無限に調整できるため、機械的なギアを変更することなく、各材料に最適な速度を選択できます。

油圧送りシステム

ソーヘッドのワークピースへの下向き (または水平) 送りは、油圧シリンダーによって駆動されます。流量制御バルブは作動油の流れを絞り、供給量を設定します。圧力リリーフバルブが最大切断力を制限し、ブレードの過負荷を防ぎます。高度な半自動モデルでは、比例油圧バルブがスピンドル モーター電流を監視する負荷センサーに基づいて送り圧力を調整します。切削抵抗が増加すると (例: 肉厚セクションに入るなど)、自動的に送りを減らし、抵抗が低下すると送りを増やし、切削全体を通じて刃当たりの一定の切りくず負荷を維持します。

クランピングバイスシステム

油圧式または空圧式のツインジョーバイスが、カットラインの両側でワークピースを対称的にグリップします。クランプ力は、薄肉チューブを変形させることなく材料をしっかりと保持するように制御されます。 5 ～ 30 kN のクランプ力 ワークサイズにより異なります。クイックリリース機構により、切断完了後 2 秒以内にジョーを開くことができます。交換可能なジョーインサート (丸管には V 字型、バーとプレートには平坦、構造セクションにはプロファイル) は、機械が遭遇する可能性のあるあらゆる断面に対応します。

冷却システム

ポンプは、切断エマルジョン (水中 3 ～ 8% の可溶性油) をリザーバーからノズルを通して、材料と接触する点の鋸刃の両面に向けて循環させます。冷却液流量 5～20リットル/分 が典型的です。クーラントは、切削温度を下げ (超硬チップの熱衝撃を防ぎ)、歯とチップとワークピースの界面を潤滑し (切削力を 15 ～ 25% 低減)、切りくずをカーフから洗い流し、機械テーブルから遠ざけるのに役立ちます。クーラント トレイとチップ コンベアまたはサンプは、リサイクルと廃棄のために金属チップと使用済みクーラントを収集します。

各種金属用ブレード選択ガイド

生産性の最適化: サイクルタイム短縮戦略

中量生産環境の場合、次の戦略により、カット品質を損なうことなく、カットあたりのサイクル タイムが短縮され、毎日の生産量が増加します。

• サーボ駆動のプログラム可能なバックストップ: 複数の切断長位置を保存する電動バックストップ (プログラム可能) ±0.1mm ）、カット間に各位置に自動的に進むため、手動による長さ設定が不要になり、複数の長さのカット操作で非カット時間を 40 ～ 60% 削減します。
• デュアルバイスの「カットアンドアドバンス」セットアップ: 1 ～ 2 メートル上流に 2 番目のバイスを設置すると、オペレータは現在の切断が完了している間に次のバーをロードしてクランプできるため、ロード時間が切断時間と重なり、時間あたりの生産量が増加します。 25～35% .
• インフィードローラーコンベア: 鋸の上流 3 ～ 6 メートルに延びるローラー コンベアが長い棒材をサポートし、オペレーターが最小限の労力で材料を前方に押し進めることができます。軽量アルミニウム プロファイルでは、これにより、最大 100 メートルのバーを 1 人で操作できます。 6メートル80キロ .
• 自動復帰早送り： ソーヘッドの戻りストロークでの油圧またはサーボ作動の高速トラバース (切断深さからホームポジションに 1 秒未満で戻る) により、切断間の非生産的なヘッド移動時間を最小限に抑え、合計で 1 時間あたり 5 ～ 10 回の追加カット 完全なシフトにわたって。

丸鋸盤のメンテナンスのベストプラクティス

一貫した予防メンテナンスは、丸鋸盤の刃の寿命、切断品質、機械の稼働時間を最大化する唯一の最も効果的な方法です。

• 毎日: 切断ノズルの位置と流れを検査します。ブレードガードとテーブルからの切りくずの蓄積をきれいにします。冷却剤濃度を確認します (屈折計を使用して目標 3 ～ 8%)。クランプ圧力とリリース機能を確認します。
• 毎週: ブレードの歯に欠けや磨耗がないか検査します (拡大鏡を使用すると、切断品質に影響を与える前にマイクロチップが確認できます)。作動油レベルを確認します。クーラントサンプを清掃し、トランプオイルの汚染が 5% を超えている場合は交換します。
• 毎月: ソーヘッドのピボットベアリングとスライドウェイに注油します。油圧ホースの状態を点検し、磨耗や漏れがないか確認します。校正されたゲージブロックを使用してバックストップの精度を検証します。トランスミッションギアケースのオイルレベルを点検します。
• ブレード交換時： ブレードの取り付け面とアーバーのフランジを清掃します。アーバーの振れをダイヤルゲージで確認します（以下の値である必要があります） 0.02 mm TIR );校正されたトルクレンチを使用して、ブレード取り付けボルトを指定された値まで締め付けます。

丸鋸盤に関するよくある質問

コールドソーとフリクションソーの違いは何ですか?

コールドソーは、低速のブレード速度で機械的に切りくずを除去することで切断し、HAZ やバリがなく、寸法的に安定した切断面を備えた冷却されたワークピースを生成します。摩擦 (ホット) ソーは、非常に高速 (3,000 ～ 6,000 RPM) で回転する、コーティングされていない薄いディスクを使用します。ブレードと素材の間の摩擦により激しい熱が発生し、金属が局所的に軟化してディスクが貫通します。これは機械的な切断ではなく、本質的には熱による切断です。フリクションソーは低コストですが、熱により変色し、酸化し、著しいバリや HAZ を伴う粗い切断面が生成されます。切断品質、精度、または切断面の材料の完全性が必要な用途では、冷間丸鋸切断が常に推奨されます。

丸鋸盤は 45° のマイターで正確に切断できますか?

はい。ソーヘッドは校正されたピボットを中心に回転して、通常は左右に 0° (正方形) から 45° までの切断角度を設定します。バーニアスケールまたはデジタル角度インジケーターを備えた機械では、マイター角度の精度は ±0.1° これは、溶接ギャップの一貫性が重要である構造用鋼のマイター継手には十分です。固定角度で留め継ぎカットを生産する場合、ヘッドは目標角度にロックされ、再設定することなく何千もの同一の留め継ぎカットを生産できます。

冷却剤の濃度はどのように管理されますか?また、それがなぜ重要なのでしょうか?

切削用エマルション濃度は次の値に維持する必要があります。 水中 3 ～ 8% の可溶性油 、屈折計で毎日確認します。 3%未満では潤滑が不足し、刃の摩耗が早まります。 8%を超えると、過剰な油により泡立ち、切りくずの排出不良、およびオペレータの皮膚の炎症が引き起こされます。クーラントは、切りくずやワークピースに引きずられることで 1 時間あたり 0.5 ～ 2 リットルの割合で失われます。リザーバーレベルを維持するには、純粋なオイルや普通の水を追加するのではなく、適切な濃度の補給冷却剤を追加する必要があります。そうすると濃度が予測不可能に変化します。
