切断・面取りシリーズ サプライヤー

の チューブ切断・面取りシリーズ は、連続的で同期されたワークフローで、高精度のチューブ切断と自動化されたエッジ面取り (面取りとバリ取り) を組み合わせた、統合されたスマート製造ソリューションです。このシリーズは通常、次の 3 つのコア モジュールで構成されます。 フルサーボ丸鋸 バリのない切断のために、 面取り機 端面加工用、 自動生産ラインコントローラー 両方の操作を順序付けして接続します。

このシステムは、手動では不可能なスループット率で再現性の高い高品質の結果を提供することで、一貫性のない切断角度、過剰なバリ、回転刃による安全上の問題、時間当たりの生産量の低さなど、従来の手動切断の問題点に直接対処します。機械製造、自動車部品、鉄道輸送インフラ、建設用鋼構造物などに広く導入されています。

切断と面取りのプロセスの仕組み

ステージ 1 – 経管栄養と位置決め

通常、長さ 3 ～ 12 メートルの生チューブは、インフィード コンベアまたはローラー テーブルに積み込まれます。サーボ駆動のフィードキャリッジがチューブを掴み、長さの精度でプログラムされた切断位置までチューブを前進させます。 ±0.2mm 。多品種生産の場合、制御システムは中央生産管理システムからカットリスト データを読み取り、注文間の送り長さを自動的に調整します。

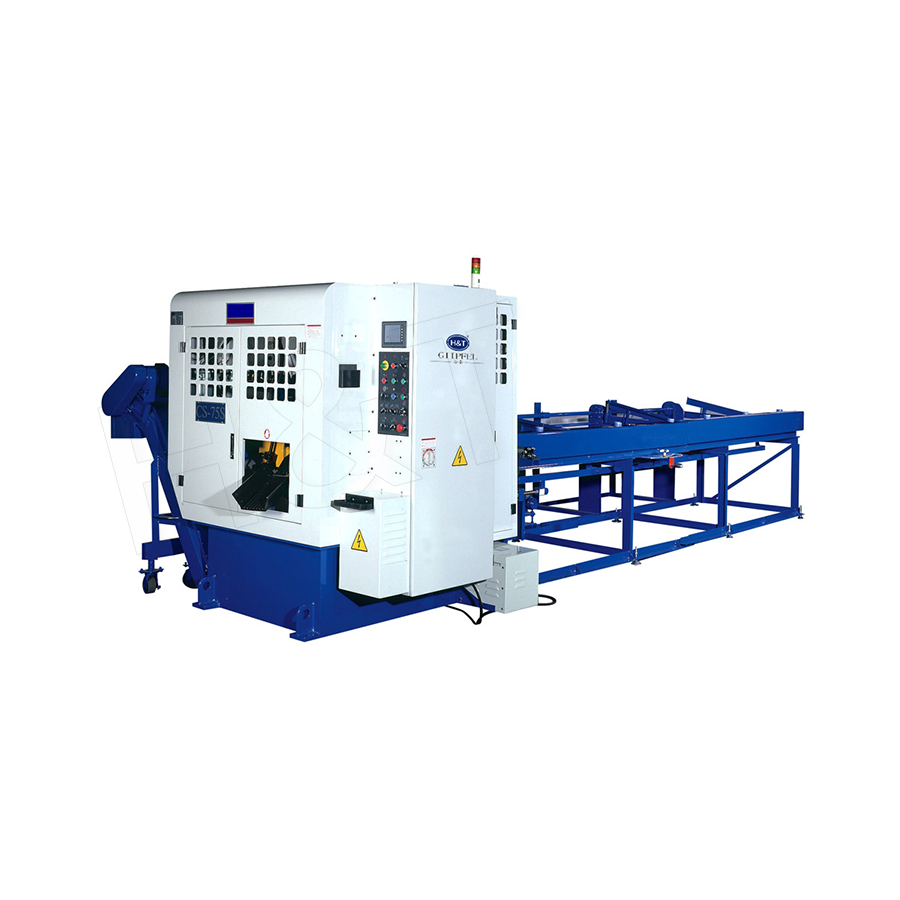

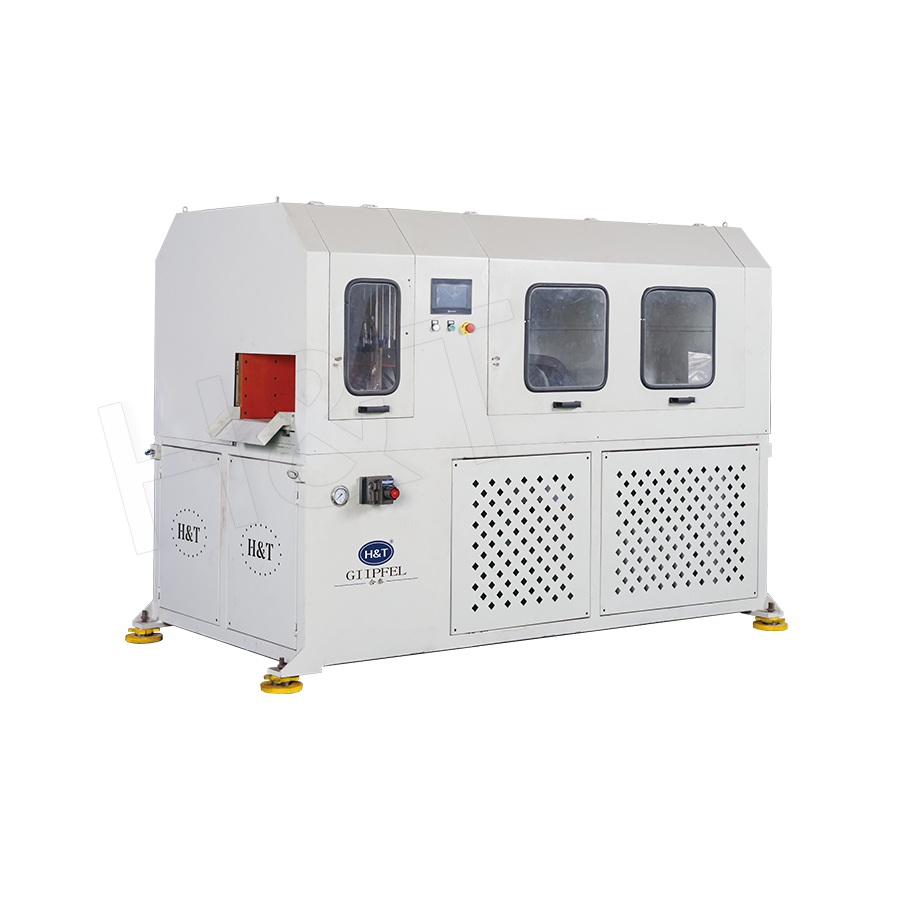

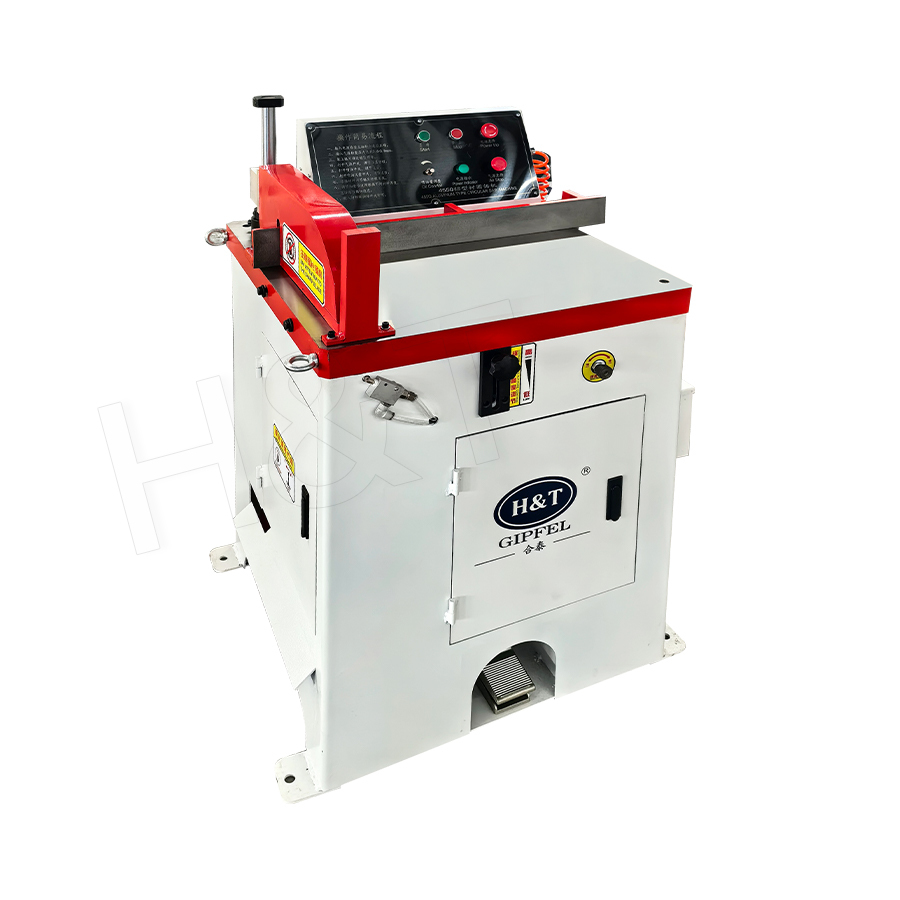

ステージ 2 – 完全サーボ丸鋸切断

の circular saw unit uses a servo-controlled feed axis to advance the blade into the tube at an optimized infeed rate matched to the tube wall thickness and material. Key technical characteristics include:

• ブレード速度制御: 可変スピンドル速度 (通常 1,500 ～ 4,500 RPM) は、材料グレード (炭素鋼、ステンレス鋼、アルミニウム) に基づいて自動的に選択され、ブレードの寿命と切断品質を最大化します。
• 切断面直角度： サーボ制御により切断面の直角度を維持し、 0.1°以内 、手動または空気圧鋸システムで一般的な角度の偏差を排除します。
• 最小限の変形: の cold-sawing process produces no heat-affected zone (HAZ) and negligible tube end deformation, preserving the material's mechanical properties and surface condition at the cut face.
• 短い切りくず形成: 適切なブレード形状と送り速度により、長いスパイラルではなく短くて扱いやすい切りくずが生成され、切りくずの絡みや頻繁な切りくずクリアランスの必要性が軽減されます。

ステージ 3 – 面取りへの自動移行

切断されたチューブは、サーボ駆動のコンベア、パーツプッシャー、またはロボットによるピックアンドプレイスを介して面取りステーションに自動的に搬送されます。これにより、2 つの操作間の手作業が不要になり、切断されたチューブが面取りプロセスで正しい方向を維持できるようになります。

ステージ 4 – 面取りとバリ取り

の chamfering machine processes one or both ends of the tube simultaneously (double-end chamfering). A rotating multi-blade chamfering tool or carbide insert cutter produces a precisely angled bevel (typically 30°、45°、またはカスタム角度 )、チューブの内径と外径からバリを取り除き、切断面とチューブ壁の間の移行部をブレンドします。面幅と面取り角度はプログラム可能であり、繰り返し可能です。 ±0.05mmおよび±0.5° それぞれ。

従来の方法と比較したパフォーマンス上の利点

適用材質とチューブ仕様

の チューブ切断・面取りシリーズ は、幅広い金属材料とチューブ形状を処理できるように設計されています。工具寿命と切削品質を最適化するには、機械パラメータを材料特性に適合させることが重要です。

• 炭素鋼および合金鋼 (1,000 N/mm² まで): の most common substrate. Standard carbide-tipped circular saw blades provide excellent tool life, typically ブレードあたり 5,000 ～ 15,000 カット 薄肉チューブに。
• ステンレス鋼 (304、316、2205 二相鋼): 加工硬化を管理するには、より低い切削速度と高品質の超硬ブレード コーティング (TiAlN) が必要です。切断面の汚染を防ぐために、硫黄を含まない添加剤を含む切削液を推奨します。
• アルミニウム合金: 高い切断速度 (最大 4,500 RPM) と研磨された刃の形状により、刃先の蓄積を防ぎます。アルミニウムは汚れやすいため、チップクリアランスはより重要です。
• 銅と真鍮: 柔らかい材料は簡単に切断できますが、鋭い刃と切断面への切りくずの再溶着を防ぐための特別な切りくず管理が必要です。

一般的な機械能力範囲: 外径から Ø10mm～Ø220mm 、機械の構成に応じて、肉厚は 0.5 mm ～ 20 mm、切断長は 1 個あたり 50 mm ～ 6,000 mm です。

産業用途

自動車の排気およびシャーシ部品

排気パイプ、シャーシクロスメンバー、サスペンションチューブは、適切なアセンブリの取り付けと溶接接合の品質を確保するために、正確な切断長さとバリのない端部が必要です。自動切断・面取りライン対応 ジャストインタイム配送 切断されたチューブ部分を自動車組立ラインの溶接ロボットに直接送り、バッチのトレーサビリティが自動的に記録されます。

鉄道輸送構造物

鉄道車両のフレームや線路支持構造に使用される構造チューブは、厳しい寸法公差と表面品質要件を満たさなければなりません。コールドソーイングは、研磨や火炎切断によって引き起こされる微細構造の変化を排除し、安全性が重要なレール用途で使用される高張力鋼管の耐疲労性を維持します。

油圧および空圧チューブアセンブリ

高圧油圧ラインでは、漏れのないフェルールまたは圧縮継手の接続を確保するために、完全に正方形でバリのない切断端が必要です。切断面に 1 つのバリや角度のずれがあると、圧力下でシールが破損する可能性があり、現場での破損につながる可能性があります。このシリーズの切断面の直角度保持能力は、 0.1° 油圧チューブ製造業者にとって標準的な選択肢となります。

建設および鉄骨構造

建築フレーム、橋梁、産業施設用の構造中空セクションは、さまざまな切断長さで大量に生産されます。プログラム可能なカットリスト機能を備えた自動生産ラインで実行可能 単一のシフトで複数の異なる長さ 手動測定やマーキングのために停止することなく、稼働時間を最大化します。

CNC制御と生産管理の統合

の automation controller that links cutting and chamfering modules provides more than simple sequencing—it acts as a production management hub:

• カットリストのインポート: 製造オーダーは ERP/MES システムからカット リスト ファイル (CSV または XML) としてインポートされ、機械がカットを自動的に順序付けして、端切れを最小限に抑え、材料の歩留まりを最大化します。
• 工具寿命の追跡: の controller monitors cumulative blade cutting time and cut count, alerting the operator to planned blade changes before wear causes quality degradation—preventing out-of-tolerance production.
• 生産レポート: シフト生産レポート (切断個数、処理された全長、ダウンタイム イベント、ブレード交換) が自動的に生成され、品質管理システムにエクスポートできます。
• リモート診断: イーサネット接続により、マシンのステータス、アラーム ログ、パラメータ設定へのリモート アクセスが可能になり、テクニカル サポート チームによる現場訪問なしでの迅速なトラブルシューティングが可能になります。

チューブカット＆面取りシリーズに関するよくある質問

チューブの丸鋸カットとバンドソーカットの違いは何ですか?

丸鋸切断により、チューブ用途の速度と切断面の品質が大幅に向上します。丸鋸は、Ø50 mm の炭素鋼管を完全に切断できます。 3～8秒 、バンドソーの場合は 30 ～ 90 秒です。また、丸鋸ではより狭い切り口幅 (帯鋸の場合は 2 ～ 4 mm に対して 1.5 ～ 3 mm) が生成されるため、材料の無駄が削減されます。ただし、バンドソーは、円形のブレード サイズでは実用的ではない非常に大径の厚肉セクションの切断に適しています。

面取り機は外径面取りと内径面取りを同時に行うことはできますか?

はい。最新の組み合わせ面取りツールは、1 回のプランジ操作で外径ベベル、内径ベベル、端面を同時に加工し、通常はチューブの両端を完全に仕上げます。 合計 8 ～ 15 秒 。これは、外径面取り (溶接溝用) と内径バリ取り (流れの清浄度用) の両方を完了する必要がある溶接準備アプリケーションにとって重要です。

異なるチューブ直径に合わせてラインをどれくらい早く再構成できますか?

素早い変更が可能なクランプおよびガイド システムを使用すると、通常、直径の変更には次の作業が必要になります。 10～20分 チャックジョーの交換と面取りツールの調整を含みます。一部のシステムの CNC 制御の調整可能なガイド レールでは、パラメータ入力のみでプログラムされた範囲 (例: Ø20 ～ Ø100 mm) 内で直径を変更でき、物理的な工具の変更は必要ありません。

一般的なブレードの寿命はどれくらいですか?また、それはカットあたりのコストにどのように影響しますか?

Ø50 × 3 mm 炭素鋼管を切断するØ180 mm超硬チップ丸鋸刃の場合、標準的な刃の寿命は 8,000～15,000カット 。ブレードのコストは約 150 ～ 300 ドルで、カットあたりの消耗品コストは 0.03 ドル未満です。これは、手動による切断とバリ取りにかかる人件費と品質コストのほんの一部です。
