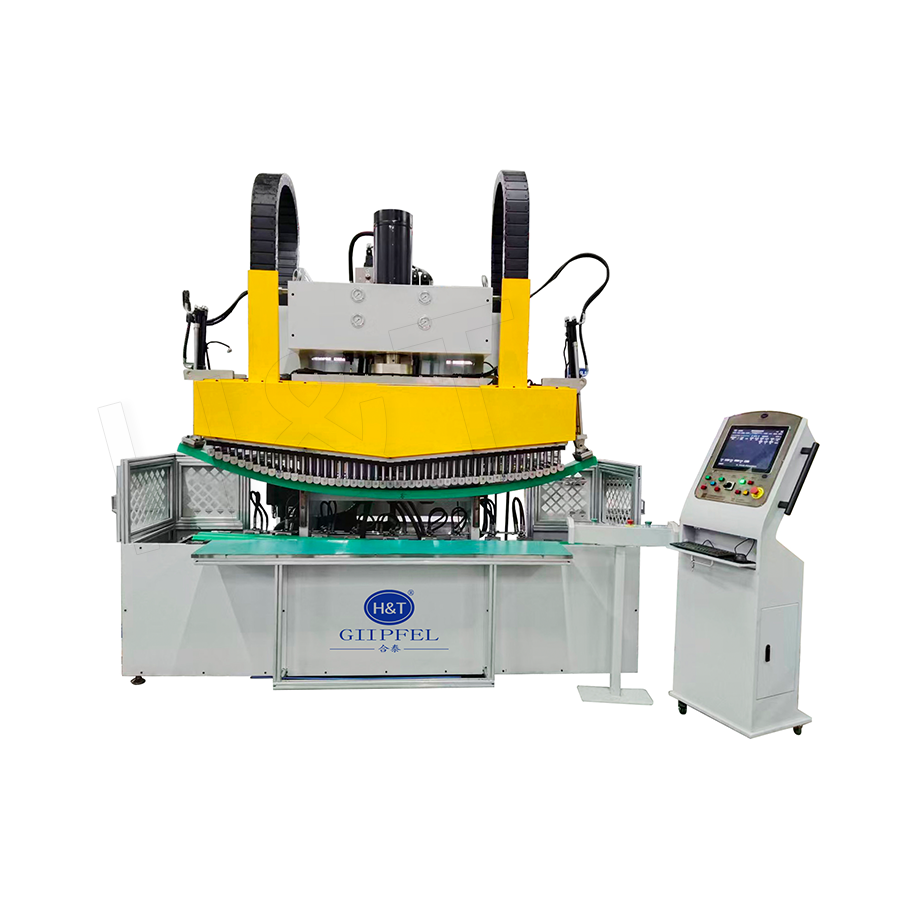

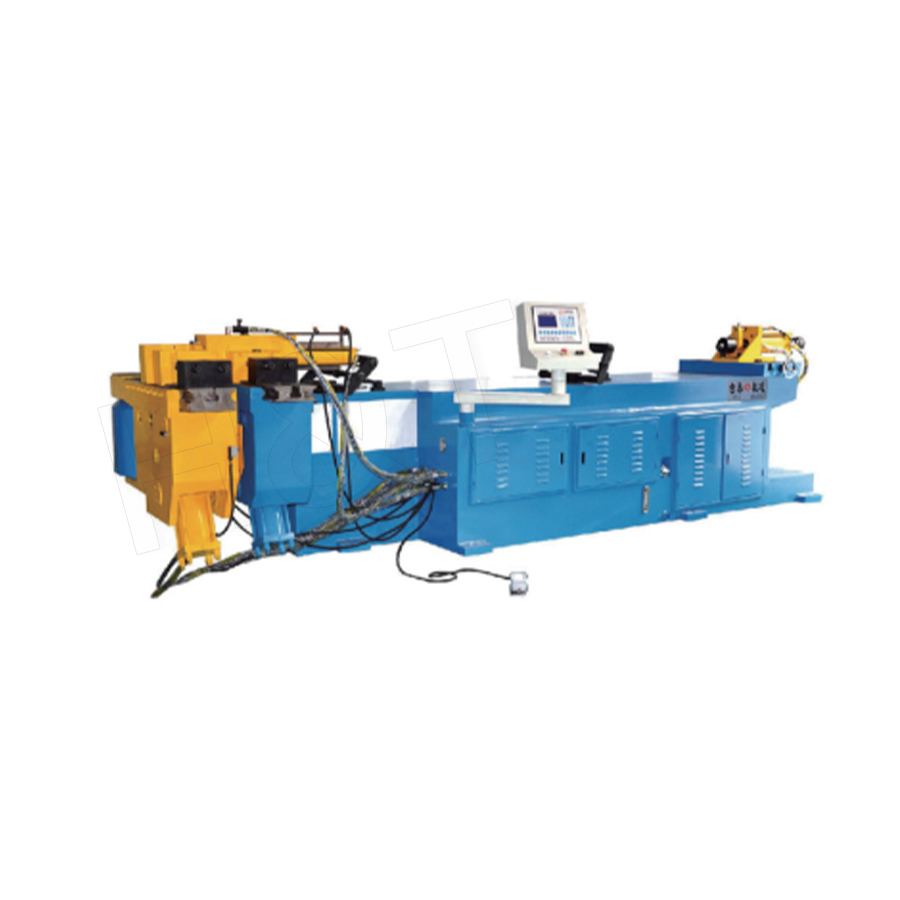

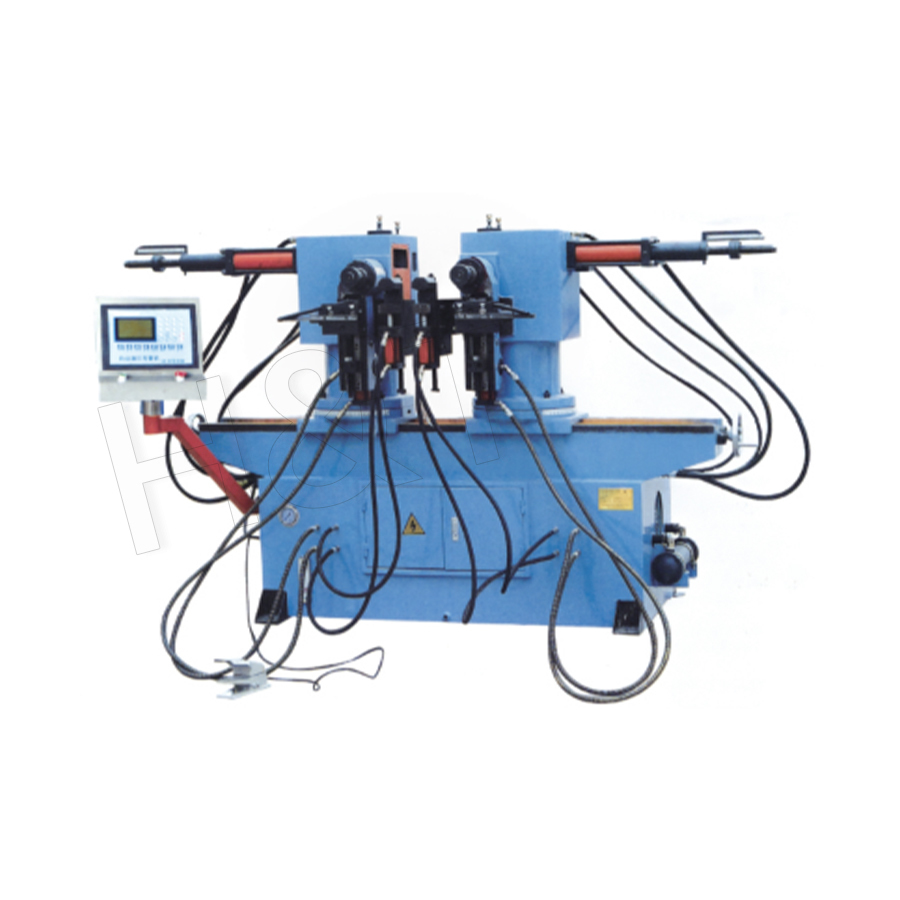

パイプ・形材成形シリーズ サプライヤー

の パイプおよびプロファイル成形シリーズ 連続ロール成形、曲げ、または押し出しプロセスを通じて、金属パイプ、チューブ、異形材を特定の断面形状に成形するように設計された産業機械のカテゴリーを指します。方向性のある曲率に焦点を当てる管曲げ装置とは異なり、パイプおよびプロファイル成形機は、平らなストリップまたは未処理のビレットを丸管、角管、長方形の中空セクション、C チャネル、Z セクション、Ω プロファイル、およびカスタムの開いたまたは閉じたプロファイルなどの完成した断面に変換します。

のse machines are foundational in sectors including construction steel structures, automotive body frames, HVAC ducting, solar mounting systems, shelving and racking, and furniture manufacturing. A modern forming line can process material at speeds of 毎分10～120メートル 、長期生産において従来の機械加工やプレス ブレーキ成形を大幅に上回ります。

成形プロセスの仕組み

の core principle of roll forming is progressive plastic deformation: a flat metal strip is fed continuously through a series of paired roller stations, each of which incrementally bends the material closer to the target profile. By the time the strip exits the last roller pass, the desired cross-section is fully formed. For closed sections (e.g., round or square tubes), a high-frequency induction welding unit fuses the edges together immediately after the final forming pass.

フォーミングラインの主要な段階

1. デコイルと矯正: 油圧式デコイラーがスチール コイルを巻き戻し、レベラーが残留コイル セットを除去して、ストリップが張力制御された状態で平らに成形セクションに入るようにします。
2. 事前パンチング (オプション): サーボ駆動のパンチング ステーションは、成形前に穴、スロット、またはノッチを事前にパンチし、フラット ブランク全体の寸法精度を維持します。
3. 順送ロール成形: 通常、 8 ～ 24 個のローラー ステーション (プロファイルの複雑さに応じて) それぞれが数度の曲げ角度に寄与し、ひずみを徐々に分散させて亀裂やエッジのうねりを防ぎます。
4. 溶接とサイジング (チューブの場合): 高周波誘導溶接 (200 ～ 500 kHz で動作) によりチューブの端が融着されます。サイジングセクションでは最終校正を適用し、厳しい外径公差を達成します。 ±0.1mm以上 .
5. フライングカットオフ: サーボ同期フライングソーまたはハサミは、ラインが連続稼働している間にプロファイルを所定の長さに切断するため、生産停止がなくなり、スループットが維持されます。
6. 排出とスタッキング: 自動ランアウトテーブルと結束システムは、下流の処理または出荷のために完成したセクションを収集します。

他の成形方法と比べた主な利点

プレスブレーキ、押出成形、手作業による製造と比較して、 パイプおよびプロファイル成形シリーズ 生産性、品質、コスト全体にわたって目に見えるメリットをもたらします。

シリーズ内のマシンタイプ

の Pipe and Profile Forming Series encompasses several distinct machine configurations, each suited to specific applications:

チューブミル（パイプ成形＆溶接ライン）

コイル状のストリップから閉じた円形、正方形、または長方形の中空セクションを製造することに特化しています。このラインは、成形、高周波溶接、サイジング、矯正、カットオフを 1 つの連続パスで統合します。一般的な出力には、以下のチューブが含まれます。 Ø10mm～Ø219mm 壁厚は 0.5 ～ 8 mm で、家具、自動車、構造用途に使用されます。

冷間圧延成形ライン（オープンプロファイル）

C 母屋、Z 母屋、U チャンネル、ハット セクション、カスタム プロファイルなどのオープン セクションを作成します。これらは、プレエンジニアリングされた金属製の建物、ソーラーラック、および貯蔵システムの重要なコンポーネントです。 CNC 制御のキャンバー ユニットは、使用荷重によるたわみを補正するためにわずかな上向きのアーチを導入できます。

柔軟または調整可能なプロファイル成形機

サーボ駆動の横方向に調整可能なローラー スタンドを備えた新世代の成形機では、工具を変更することなく 1 台の機械で複数のプロファイル サイズ (C80 から C300 など) を製造できます。段取り替え時間が短縮されます 4 ～ 8 時間から 15 分未満 、ジョブショップや小ロットの注文に最適です。

スパイラルダクト成形機

HVAC ダクト用に特別に設計されたこのバリエーションは、細いスチール ストリップを螺旋状に巻き付けて、大直径 (100 ～ 2000 mm) の円形または楕円形のダクトを形成します。ロックシーム折り畳み機構により、隣接するストリップの端が結合され、溶接を行わずに連続した気密なダクトが形成されます。

材料の適合性と加工パラメータ

最新のパイプおよび異形成形ラインは、幅広い金属材料を加工できます。成形速度、ローラーの形状、および潤滑システムの選択は、材料特性に合わせて行う必要があります。

• 炭素鋼（SPCC、Q235、S235）： の most common substrate. Yield strengths of 235–355 MPa are well-suited to cold roll forming without pre-heating.
• 高張力鋼（HSLA、DP600、DP800）： 歪みを分散するには、より頑丈なローラー シャフトとパス数の増加が必要です。スプリングバック補償をローラーツールの設計に組み込む必要があります。
• ステンレス鋼(304、316L): 加工硬化率は炭素鋼よりも大幅に高くなります。ローラーの材質は通常、かじりを防ぐために超硬または硬化工具鋼にアップグレードされます。
• アルミニウム合金 (6061、6063、5052): 必要な成形力は低い。速度を上げることはできますが、表面品質を考慮すると、傷を避けるためにローラーを研磨する必要があります。
• 亜鉛メッキまたは塗装済みのストリップ: 特殊な成形潤滑剤と非マーキングローラーコーティングにより、成形中の表面仕上げが維持され、後工程のコーティングが不要になります。

CNC 制御とスマート製造の統合

コンテンポラリー パイプおよびプロファイル成形ライン 主要なパラメータを自動化し、スマートファクトリー環境への統合を促進する PLC または CNC 制御システムが装備されています。

• サーボ駆動の送りとカットオフ: 長さの精度 6メートル区間あたり±0.5mm これは、ドライブ ロールとサーボ同期フライング シアーに対するエンコーダ フィードバックを通じて実現できます。
• 自動レシピ管理: オペレーターは、数百もの製品プロファイル (幅、高さ、角の半径、穴のパターン) をデジタル レシピとして保存および呼び出しできるため、セットアップ エラーが軽減されます。
• インライン品質検査: レーザー測定ヘッドまたはビジョン システムは、プロファイル寸法を継続的にチェックし、偏差が許容値を超えた場合にアラームまたは自動調整をトリガーします。
• MES/ERP 接続: 最新のコントローラーは OPC-UA または MQTT プロトコルをサポートしており、トレーサビリティと OEE 監視のためにリアルタイムの生産データを製造実行システムにアップロードできます。

ツーリング設計: プロファイル精度の基礎

の roller tooling set is the most critical investment in a profile forming line. Poor tooling design leads to edge waviness, bow, twist, and surface marking—defects that are difficult to correct downstream. Best practices in tooling include:

• シミュレーションベースの設計: FEA (有限要素解析) ソフトウェアを使用してフラワー パターン (平らなストリップから完成プロファイルまでの一連の断面形状) をモデル化し、物理的な工具を切断する前にひずみ分布、スプリングバック、エッジの伸びを予測します。
• 材料の選択: ローラーは通常、次のものから作られています。 Cr12MoV または GCr15 工具鋼 、58 ～ 62 HRC に硬化され、再調整するまでに数百万メートルの耐用年数を提供します。
• ローラーパス設計: 材料が薄くなったり、曲げ部分で亀裂が入ったりするのを避けるために、各パスでは、薄いゲージの材料 (0.5 ～ 1.5 mm) に 25 ～ 30° を超えない追加の曲げ角度を導入する必要があります。
• クイックチェンジツーリングシステム: テーパーローラーロックを備えたモジュラーロールスタンドにより、ツーリングセット全体を 2 時間以内に交換でき、迅速な製品切り替えをサポートします。

業界別の代表的なアプリケーション

パイプおよびプロファイル成形シリーズに関するよくある質問

専用成形ラインに適した最小発注数量はどれくらいですか?

ロール成形は、上記の量を超える場合に最もコスト効率が高くなります。 プロファイルごとに月あたり 50 ～ 100 トン 固定ツーリングライン用。ただし、柔軟な CNC 調整可能な機械は、工具の交換コストが不要になるため、少量の生産 (注文ごとに 5 ～ 10 トン程度) では経済的です。

工具の設計と製造にはどのくらい時間がかかりますか?

標準プロファイル (C または Z 母屋、角管) の場合、工具は次の方法で設計および製造できます。 3～6週間 。公差が厳しい、または複数の曲げがある複雑なカスタム プロファイルの場合は、シミュレーション検証と試運転を含めて 8 ～ 12 週間かかる場合があります。

1つの成形ラインで丸管と角管の両方を生産できますか?

はい、工具の交換が必要です。多くのチューブミルは、同じ内訳と仕上げパスツールを維持しながら、サイジングセクションのローラーを変更することによって、円形、正方形、および長方形のセクションを切り替えるコンボラインとして設計されています。切り替えには通常、次のことが必要です 2～4時間 .

形成されたプロファイルに反りやねじれの欠陥が発生する原因は何ですか?

反り（長さ方向の湾曲）は通常、エッジの伸びが不均一であるか、ローラーパスの位置がずれていることが原因で発生します。ねじれは、非対称プロファイルに対する非対称な成形力によって発生します。どちらも、ローラーパスの再設計、ガイド調整、または最後の成形パス後の矯正セクションの追加によって修正されます。

フォーミングラインローラーにはどのようなメンテナンススケジュールが推奨されますか?

ベアリングと潤滑の点検を毎日実施 500稼働時間 ; 1,000時間ごとにローラー表面の摩耗や欠けを検査します。硬化スチールローラーは通常、加工後に再調整（再研磨）が必要です。 200～500万メートル 材料の磨耗性と成形圧力に応じて、ストリップの厚さは変化します。

適切なパイプとプロファイル成形ラインの選択

正しい成形システムを選択するには、相互に依存するいくつかの要素を評価する必要があります。体系的なアプローチにより、機械の能力と生産要件の間のコストのかかる不一致を回避できます。

• プロファイルの複雑さ: 曲げの数、最小コーナー半径 (通常、材料の厚さの 0.5 倍以上)、および断面が開いているか閉じているかを数えます。より複雑なプロファイルには、より多くのローラー ステーションとより長いライン長が必要です。
• 材料グレードと厚さの範囲: 機械フレーム、駆動力（通常は 15～200kW サイズに応じて）、ツールは適切に評価されています。
• 必要な出力量: 年間トン数要件を計算して、成形速度と上流のコイル処理能力 (通常はデコイラー能力) を適切なサイズに設定します。 5～25トン ）。
• ダウンストリーム統合: プロセス間の処理を排除するために、ラインを溶接ステーション、パンチング モジュール、またはパッケージング システムに直接供給する必要があるかどうかを検討してください。
• 床面積とユーティリティ供給: 通常、デコイラーからスタッカーまでのフルチューブミルが占有します。 20～60メートル 長さにおいて。適切な圧縮空気、冷却水、電源が利用可能であることを確認してください。
