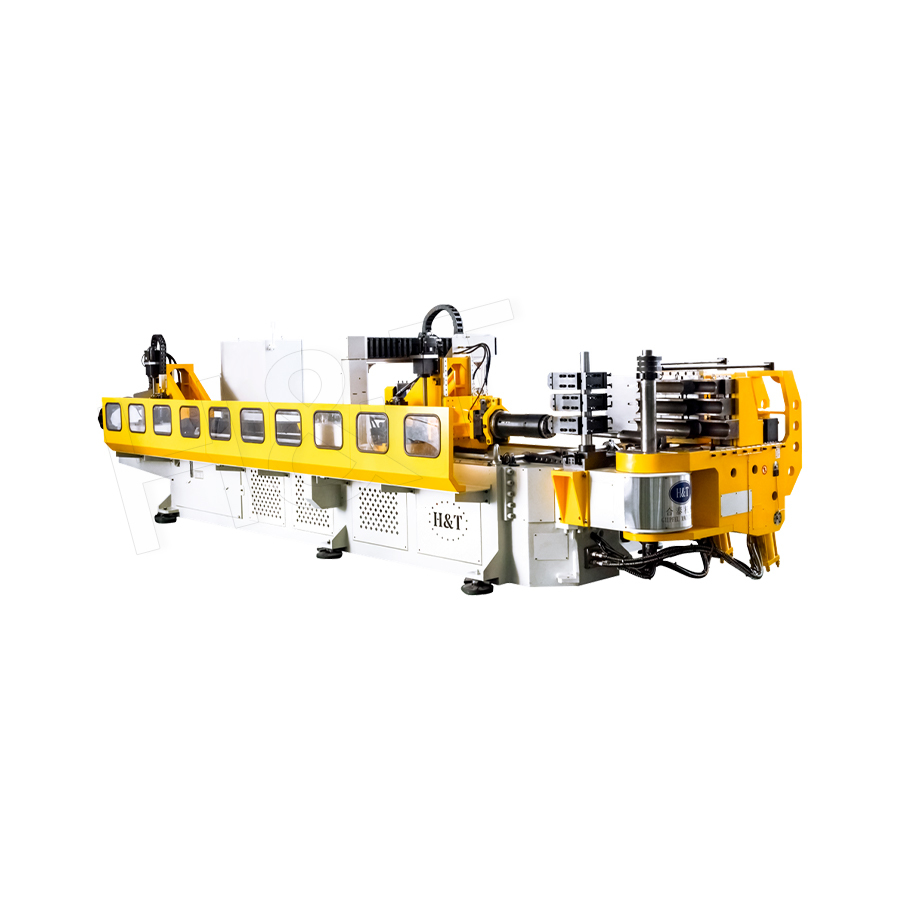

ダブルスタック/スリースタック/マルチスタック ダイチューブ曲げ

高精度、大角度、カスタマイズ可能なテクノロジーを備えたダブルスタック/スリースタック/マルチスタック ダイ チューブ曲げは、モジュール式 E シリーズ構成と組み合わせることで、さまざまな業界にあらゆるパイプ曲げソリューションを提供します。大径まで。単品プロトタイプでも量産でも、効率的で信頼性が高く、低コストの加工目標を達成します。

利点:
1。大角度曲げ能力: 1 回の操作で最大 190° の曲げ角度を実現し、複雑なパイプ形状を可能にします。
2。多層ダイ構造: 二重、三重、さらには多層ダイの組み合わせを利用することで、1 回の操作で複数の曲げまたはマルチラジアル層処理を完了でき、生産効率が向上し、ダイ交換頻度が削減されます。
3。幅広い適用性: 小径 CNC15 から大径 CNC220 まで、複数の業界のパイプのニーズをカバーし、顧客は完全な製品ラインを一度に購入できます。
4。信頼性: 産業グレードのモーターと保護カバーの設計を採用しており、スムーズかつ低騒音で動作し、作業場での長期連続運転に適しています。

技術仕様
お見積もりはこちら お問い合わせ

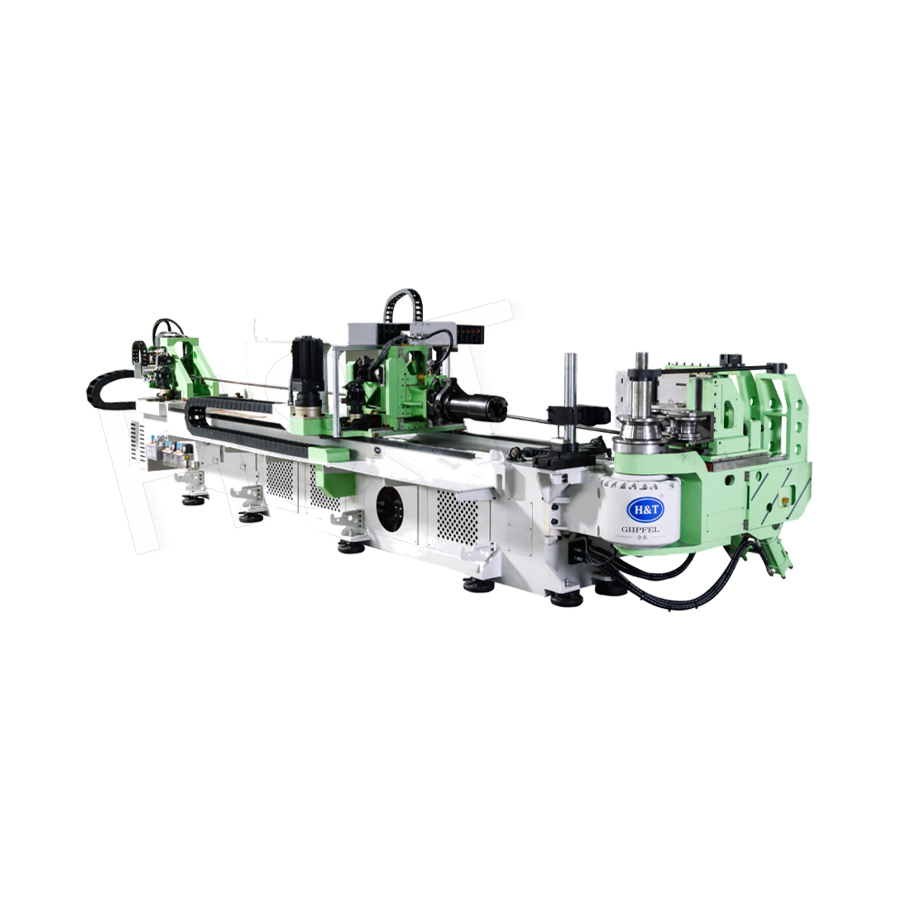

モデル CNC130 CNC139 CNC168 CNC189 CNC220
最大肘直径 130mm 139mm 168mm 189mm 220mm
最大ダイ曲げ半径（カスタマイズ可能） 520mm 580mm 650mm 750mm 850mm
最大有効送りストローク（カスタマイズ可能） 4000mm 4000mm 4500mm 4800mm 5000mm
最大曲げ角度 190°
曲げ精度（Y軸/B軸/C軸） Y軸:±0。05mm/B軸:±0。05°/C軸:±0。05°
