シングルヘッド右と左の共通サイドが曲がっています

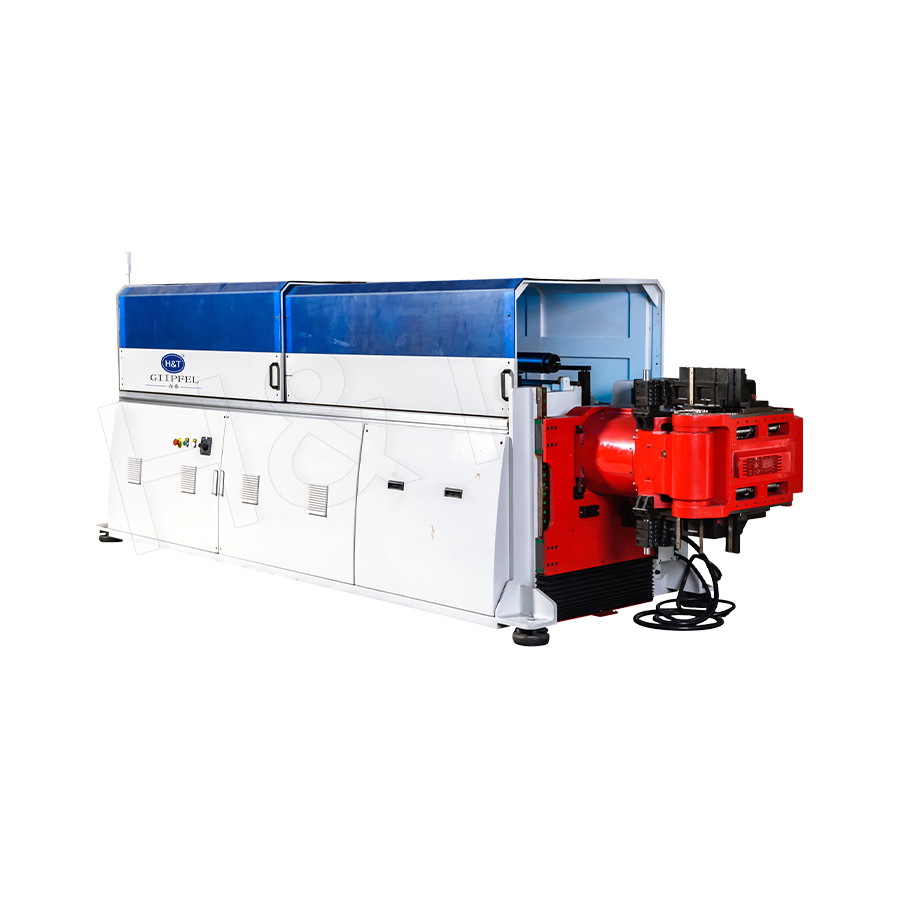

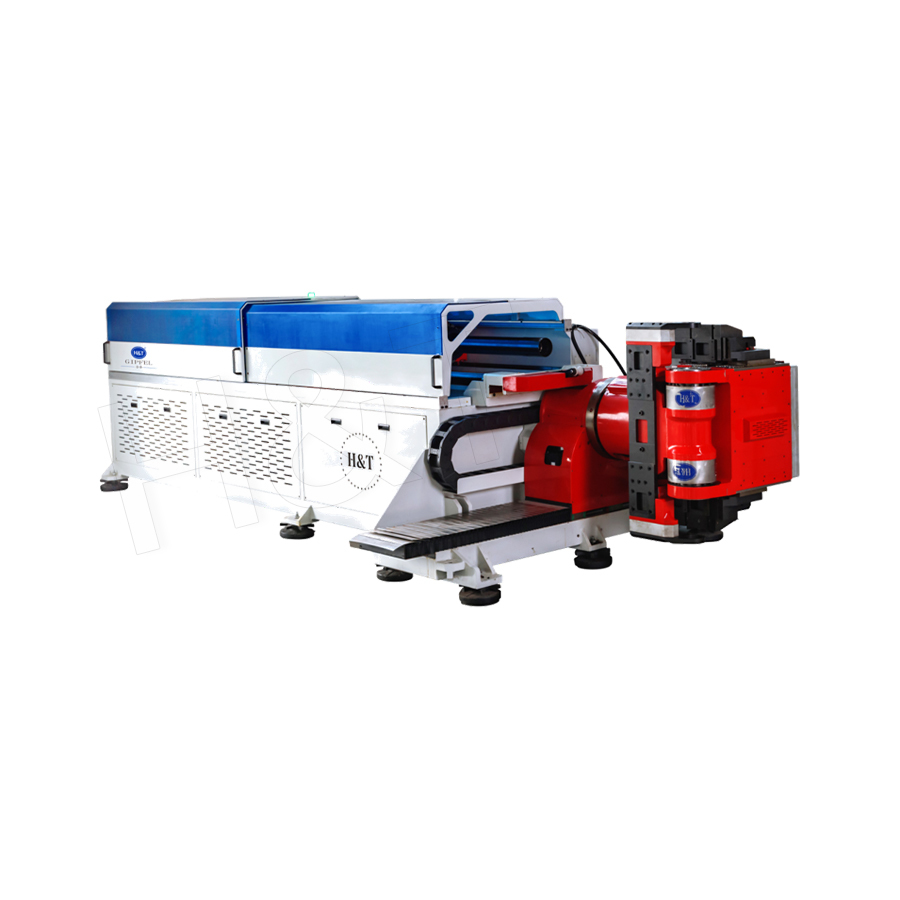

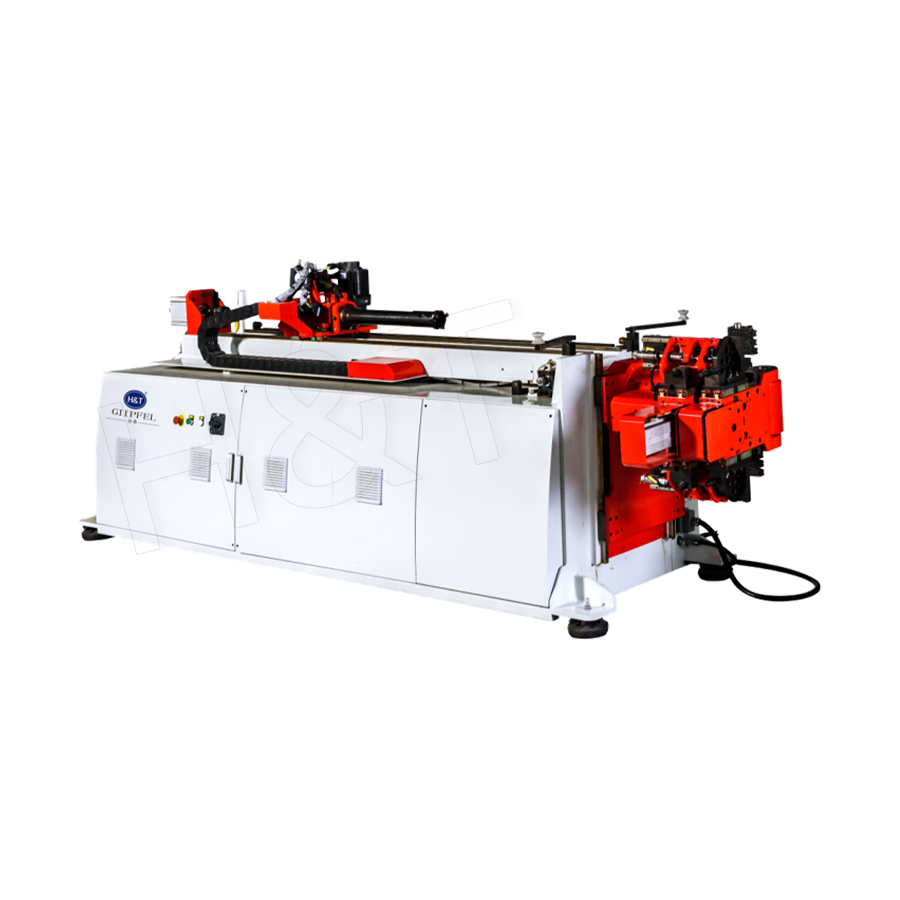

このシリーズのパイプ曲げ機には、CNC85XE、CNC65XE、CNC38XE、CNC32XE、CNC25XE の 5 つのモデルが含まれており、小径精密パイプ継手から大径工業用パイプまで、あらゆるニーズの処理に適しています。機械本体は赤い曲げヘッドを備えた白い金属製のケーシングを備えています。一部のモデルには青い透明な保護カバーが装備されています。この機械は堅牢な構造と優れた放熱性を誇り、長期の高負荷動作に適しています。

利点:
1。ハイエンドサーボモータードライブ: 曲げ誤差をミリメートルレベルまで制御し、正確な速度と位置制御を実現します。
2。特許取得済みの高精度減速機トランスミッション: スムーズなトランスミッション、高トルク、長寿命により故障率が大幅に低減されます。
3。プログラムされた制御: すべての処理パラメータを 1 回のクリックで保存および呼び出すことができ、バッチおよび標準化された生産が可能になります。
4。高度な自動化: 手動介入を大幅に削減し、操作の難しさとエラー率を最小限に抑えます。

技術仕様
お見積もりはこちら お問い合わせ

型式

85XE

丸パイプ／鉄パイプ（S＝40kgf/mm²）

φ85×2.5t

丸パイプ／非鉄金属（S＝25kgf/mm²）

φ85×3.5t

丸パイプ／ステンレス鋼（S＝60kgf/mm²）

φ76×2.0t

丸パイプ／チタン合金（S＝40kgf/mm²）

φ76×2.0t

丸棒（S＝40kgf/mm²）

φ42

曲げ速度

90°/sec

曲げ精度

±0.03mm

送り速度

700mm/sec

送り精度

±0.03mm

回転速度

200°/sec

回転精度

±0.03mm

ヘッド回転速度

80°/sec

ヘッド回転精度

±0.05°

ヘッド上下速度

120°/sec

ヘッド上下精度

±0.05mm

ヘッド左右移動速度

160mm/sec

ヘッド左右移動精度

±0.05mm
