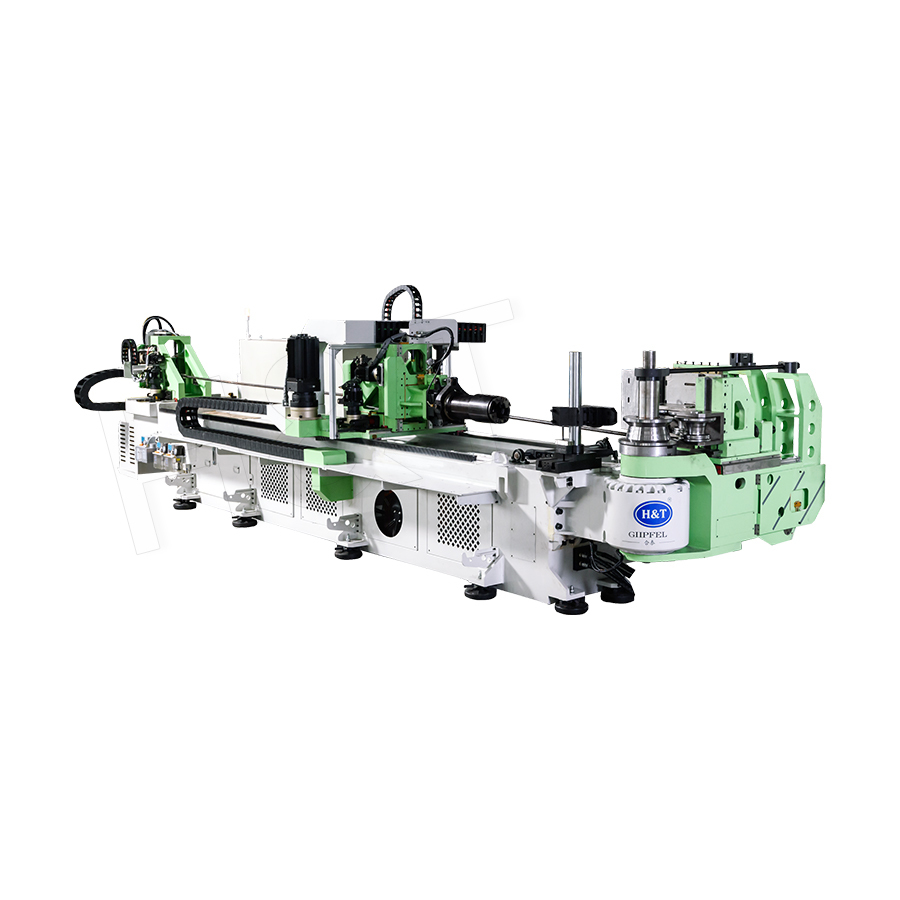

シングルディレクションフルサーボ

一方向全電気パイプ曲げ機は、H&T の E シリーズの主力製品です。全電気駆動技術を活用し、パイプの高精度一方向曲げを実現します。モデルはCNC15からCNC139までの複数の仕様をカバーし、最大加工パイプ直径は139mm（一部のモデルは最大220mm）で、小型から中型のパイプまでさまざまなニーズに応えます。

利点:
1。全電気駆動: 従来の油圧システムと比較して、騒音が低く、エネルギー消費量が少なく、メンテナンスが簡単で、グリーン製造のトレンドと一致しています。
2。高精度位置決め:Y軸位置決め精度±0。05mm、B/C軸角度精度±0。05°により、曲げ寸法や角度を厳密に制御できます。
3。メンテナンスコストの低さ: モーター駆動コンポーネントの寿命が長く、メンテナンス間隔が長く、全体的な所有コストが低くなります。
4。幅広い業界への適用性: 小型から中型までのあらゆるパイプサイズをカバーし、さまざまな業界でのパイプ加工に適しており、機器の利用率が向上します。

技術仕様
お見積もりはこちら お問い合わせ

型式

最大曲げ径

最大金型曲げ半径（カスタマイズ可）

最大有効送りストローク（カスタマイズ可）

最大曲げ角度

曲げ精度 Y軸

曲げ精度 B軸

曲げ精度 C軸

CNC15

15mm

75mm

1500mm

190°

±0.05mm

±0.05°

±0.01°

CNC25

25mm

100mm

1700mm









CNC30

30mm

150mm

2800mm

190°

±0.05mm

±0.05°

±0.05°

CNC38

38mm

190mm

2800mm









CNC50

50mm

250mm

3200mm









CNC65

65mm

298mm

3800mm









CNC80

80mm

360mm

4000mm









CNC90

90mm

400mm

4000mm









CNC100

100mm

450mm

4000mm









CNC115

115mm

500mm

5000mm









CNC130

130mm

500mm

5000mm









CNC139

139mm

500mm

5000mm









CNC160

160mm

640mm

5000mm

185°

±0.05mm

±0.05°

±0.05°

CNC189

189mm

850mm

6000mm









CNC220

220mm

990mm

6000mm
